KJM系列充退磁器使用说明书

KJM系列电磁吸盘充退磁控制器  是根据铣床、平面磨床、刨床上使用的真正符合安全标准、节约能源的新一代夹具—电磁吸盘设计的,采用了高可靠的大规模集成电路,用以驱动大功率的工作电路产生稳定的大电流,且直接与电磁吸盘连接,以驱动电磁吸盘产生吸力,从而吸住工件。在需要取下工件时,退磁电路能迅速的消去吸盘上的剩磁。其中KJM控制器最多可同时控制六块磁盘或一块磁盘的六个分区(需定制)。它具有输出电流连续可调、充退磁时间短、低能耗、体积小、安装方便等特点,设有过流、短路、输出接地等保护功能,还设欠电流延时保护互锁触点,不加欠电流继电器就可以直接实现与机床磨头、铣头的互锁,确保机械运行和操作安全。

在使用充退器前,务请仔细阅读产品说明书,以免造成不必要的损坏,如有不解之处请向本公司技术部查询。

  • 型号及主要参数
  • 型号

    输入电压V

    输出电压V

    最大负载电流A

    退磁时间S

    KJM3A





    AC220V





    DC0~110V

    3















    8~20S

    KJM5A

    5

    KJM10A

    10

    KJM15A

    15

    KJM20A

    20

    KJM03/127





    AC127V





    DC0~110V

    3

    KJM05/127

    5

    KJM10/127

    10

    KJM15/127

    15

    KJM20/127

    20

    KJM3C





    AC380V







    DC0~110V



    3

    KJM5C

    5

    KJM10C

    10

    KJM15C

    15

    KJM20C

    20

    KJM30C

    30

  • 注:1、本产品分内嵌(A)和外接(B)两机型。

    2、本公司可根据用户的特殊需要定制相应型号的控制器。

    二、使用条件

    1、使用环境:温度:-10~+40℃;相对湿度:≤90%(20℃);使用地点应无易爆导电尘埃及腐蚀气体。

    2、电源电压波动:±15%以内。

    3、垂直安装,在控制器20cm内无发热部件,并保持良好的通风环境条件。

    4、对电磁吸盘的要求:

    1.1电气参数与控制器相匹配(主要指直流电压和直流电流)。

    1.2线圈内部无匝间短路及开路现象。

    1.3用500V兆欧表测量,磁盘对地(壳)绝缘电阻应不低于50MΩ。

    三、安装调试与维修

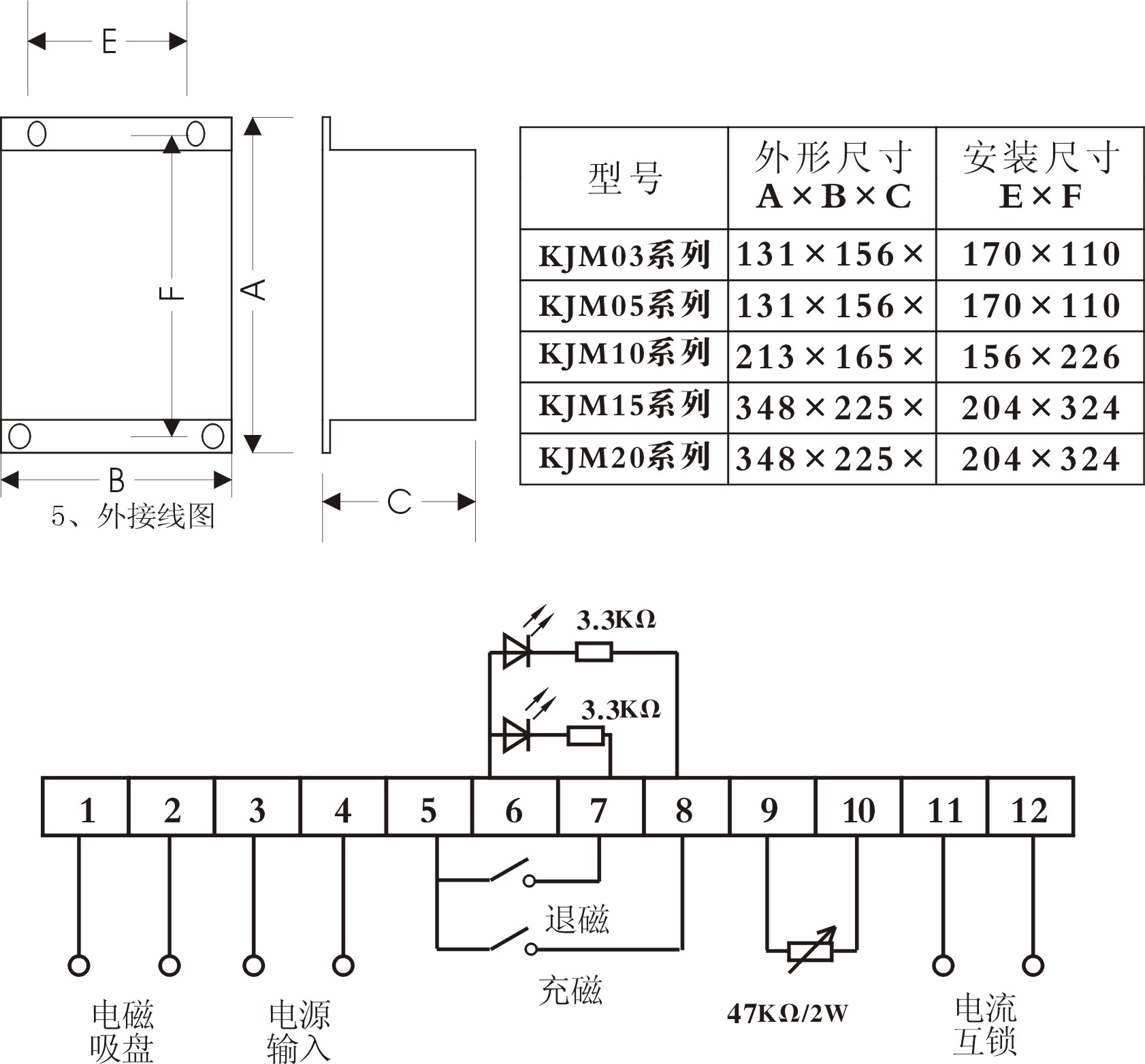

    1、  接线方法,参见外接线图或印在外壳上的接线图。

    1.1  3#、4#接交流输入(电压按标称值确定),对10A以上的控制器应在输入级设置熔断器。

    (10A以下的控制器内部已设有熔断器)

    1.2  1#、2#为直流输出,接电磁吸盘。

    1.3  7#为退磁控制端,8#为充磁控制端,5#为公共端,将5#与8#端子接通时退磁器工作于

    充磁状态,将5#与7#端子接通时退磁器工作于退磁状态。两者都不接通时,控制器无电压

    输出。

    1.4  6#为外接状态指示灯+24V电源。

    1.5  9#、10#为输出电压调节用的电位器(470K),9#为滑动端.(也可根据客户要求改成内置式VR1定位器调节),如果工作时只要求输出最大电压,可直接把这两端短路,无须外加电位器。

    1.6  11#、12#为与机床控制电路欠流互锁,实现与主机磨头旋转和吸盘的联锁,防止因失

    磁造成损失。

    1.7  控制器右侧设有接地螺钉,应可靠接地。

    2、  调节:

    打开控制器下方小盖,即可看到调节电位器VR1及,内部的VR2、VR3、VR4及接线排,

    保险管,调节时应使用专用工具,更换保险管应断开电源。

    2.1  注: 此功能为选用功能: VR1——输出电压调节,逆时针方向调节,输出电压上升,(注,在外加可调电阻调节电压时需将VR1电阻值调到最大(顺时针方向调到头),以使电压调节范围增加)。

    2.2  VR2——设置退磁时间,顺时针方向调节时,退磁时间延长。

    2.3  VR3——设置欠电流保护值,顺时针方向调节时,欠电流保护的互锁电流下限提高。

    2.4  VR4——退磁曲线调节。(用户无需调节)

    注意:对于VR2、VR3、VR4在出厂时已设定,请慎重调节,以免破坏产品使用效果。

    3、 保护及故障解决

    注:面板上红色按钮为复位按钮,功能是在控制器检测到出现过压,过流、短路保护之后,用户应解除外部故障之后,再按下此按钮,控制器可恢复正常工作。否者控制器会一直处在保护状态。

    3.1 过流、短路保护

          当输入电压在正常范围内,控制开关打在充磁位置,但吸盘无磁,请先检查保险丝有无熔断,然后检查控制器与吸盘的连接,并检查控制器中的警告灯LED0是否点亮,如果点亮表明输出回路存在对地短路或吸盘匝间短路。请仔细检查吸盘的线圈电阻以及接地电阻。故障排除之后,控制器再上电之后,再按下面板上复位按钮。(建议:在使用中,控制器的输入端电压由与吸盘功率匹配的隔离变压器提供)。

    3.2  欠电流保护

          控制器在充磁开关闭合后,检测工作电流,如果吸盘回路的电流大于设定的电流值,11#与12#互锁触点将在1秒后接通。在使用过程中,吸盘吸力下降或完全消失,11#与12#互锁触点将切断磨头主工作回路,确保生产的安全。然后请检查控制器与吸盘的连接,检查吸盘的线圈电阻值是否与计算值接近,然后检查控制器的输出电压是否太低,如果输出电压太低请将之调高。如果是由于欠电流保护启动值设定太高,请逆时针调节VR3至合适的值。

    3.3   常规故障检查:

    3.3.1 当控制器正在使用中,输出为零。先检查保险丝,如有异常,应马上检查外围连接引线及磁盘,达到二.4的要求,方可使用.

    3.3.2 确认保险丝及外围无问题,则断开负载,在输出端接上100W的白炽灯作假负载,输入端上电,按要求测试,可判断控制器是否正常:

    3.3.2.1用万用表DC20V档,5#,7#与8#(接黑表笔)间的电压为15V左右.

    3.3.2.2 置充磁开关于停磁位,1#,2#间有直流电压,幅值约为5%输入电压.置充磁开关于充磁位,用万用表DC200V档测输出端1#,2#电压(0~110V)。置充磁开关于退磁位,用万用表DC200V档测输出端有极性交替变化的电压,经过8~20S后与停磁位的输出电压相同。

      经过以上鉴别,若确认控制器损坏,请立即向本公司咨询或寄回本公司维修。

    4、外形、安装尺寸:
